產品參數

反應流路材質：不銹鋼316L、哈氏合金C-276、鈦合金TA2、鋯合金705、蒙乃爾合金400等

透光窗口材質：PTFE、PFA、碳化硅

設計溫度

典型：-10℃至+180℃

極限：-40℃至+220℃

設計壓力：1.6MPa/3MPa/4MPa

參考通量

液體通量：50-1000t/a

生產能力：5-150t/a

設備參考尺寸

寬2200*高1000*深700(毫米)

設計特點

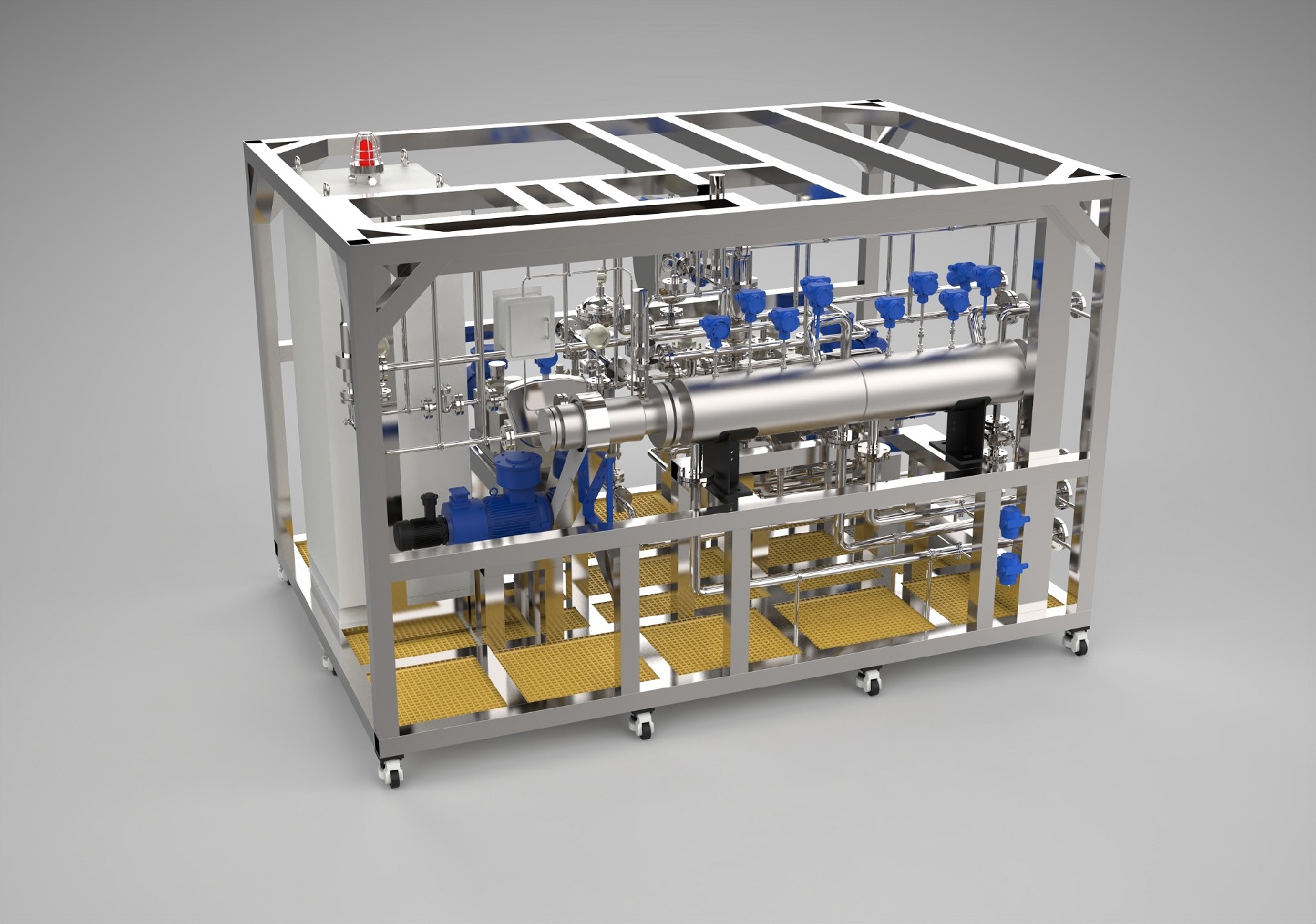

D3級中試級旋切微流場管式反應器繼承了科芯微流旋切管式反應 器的設計理念和結構優勢，持液量擴展到 10L-50L，根據實際反應需要， 可靈活選擇單端面機械密封、雙端面機械密封 (帶自動壓力補償) 和磁 力耦合傳動密封結構。D3反應器同樣可實現磁力耦合傳動密封與內外雙 換熱的結合，打破了傳統結構的攪拌管式反應器采用機械密封則無法適 應高壓反應且存在泄漏率，而采用磁力耦合密封無法實現內外雙面換熱 的局限。

D3旋切管式反應器的攪拌軸采用CNC 數控加工成型后焊接擾流單元 并進行動平衡處理，有效降低了高速旋轉下的振動和噪音，延長了軸承 和軸套的使用壽命。D3 反應器集成有壓力補償、軸承冷卻循環系統，并 可選集成高低溫一體控溫系統，還可選配多段獨立控溫。在反應進程方 向設置有 10 個測溫點，方便工藝開發人員實時掌握反應信息。D3 反應 器適用于均相、液液兩相、氣液相反應，且允許固含量≤25%、固體粒徑 ≤0.7mm 的懸浮固體。

應用場景

D3反應器年液體通量可達千噸級，反應器整機集成度高，密封性好， 控溫準確， 占地面積小，適合企業研發部門開展連續流反應中試和產業 化放大研究，以及開展百噸級合成試生產。D3反應器采用模塊化設計理 念，可獨立使用，也同樣可以安裝在 K4 產業化撬裝反應裝備上，其安裝 尺寸、反應介質接口、換熱介質接口、 電控接口均與 K4 反應器可互換，方便根據工藝需求，進行靈活選配。
